電動開關蝶閥是一種廣泛應用于工業自動化控制系統中的閥門設備。它通過電動執行機構驅動蝶板的旋轉，從而實現流體的開關和調節。電動開關蝶閥具有結構簡單、操作方便、密封性能好等優點，因此在石油、化工、電力、冶金、水處理等領域得到了廣泛應用。電動開關蝶閥廠家給大家分享一下電動開關蝶閥的構成。
1.電動執行機構
電動執行機構是電動開關蝶閥的核心部件之一，負責驅動蝶板的旋轉。電動執行機構通常由電機、減速器、位置傳感器和控制單元等部分組成。
1.1電機
電機是電動執行機構的動力源，通常采用交流或直流電機。電機的選擇取決于閥門的工作環境和控制要求。交流電機適用于大多數工業場合，而直流電機則適用于需要精確控制的場合。
1.2減速器
減速器的作用是將電機的高速旋轉轉換為低速高扭矩的輸出，以滿足蝶板旋轉的需求。減速器的類型包括齒輪減速器、蝸輪蝸桿減速器等，具體選擇取決于閥門的工作條件。
1.3位置傳感器
位置傳感器用于檢測蝶板的旋轉角度，并將信號反饋給控制單元。常見的位置傳感器有電位器、編碼器等。位置傳感器的精度直接影響閥門的控制精度。
1.4控制單元
控制單元是電動執行機構的“大腦”，負責接收控制信號并驅動電機工作?？刂茊卧ǔ＞哂羞^(guò)載保護、限位保護等功能，以確保閥門的安全運行。

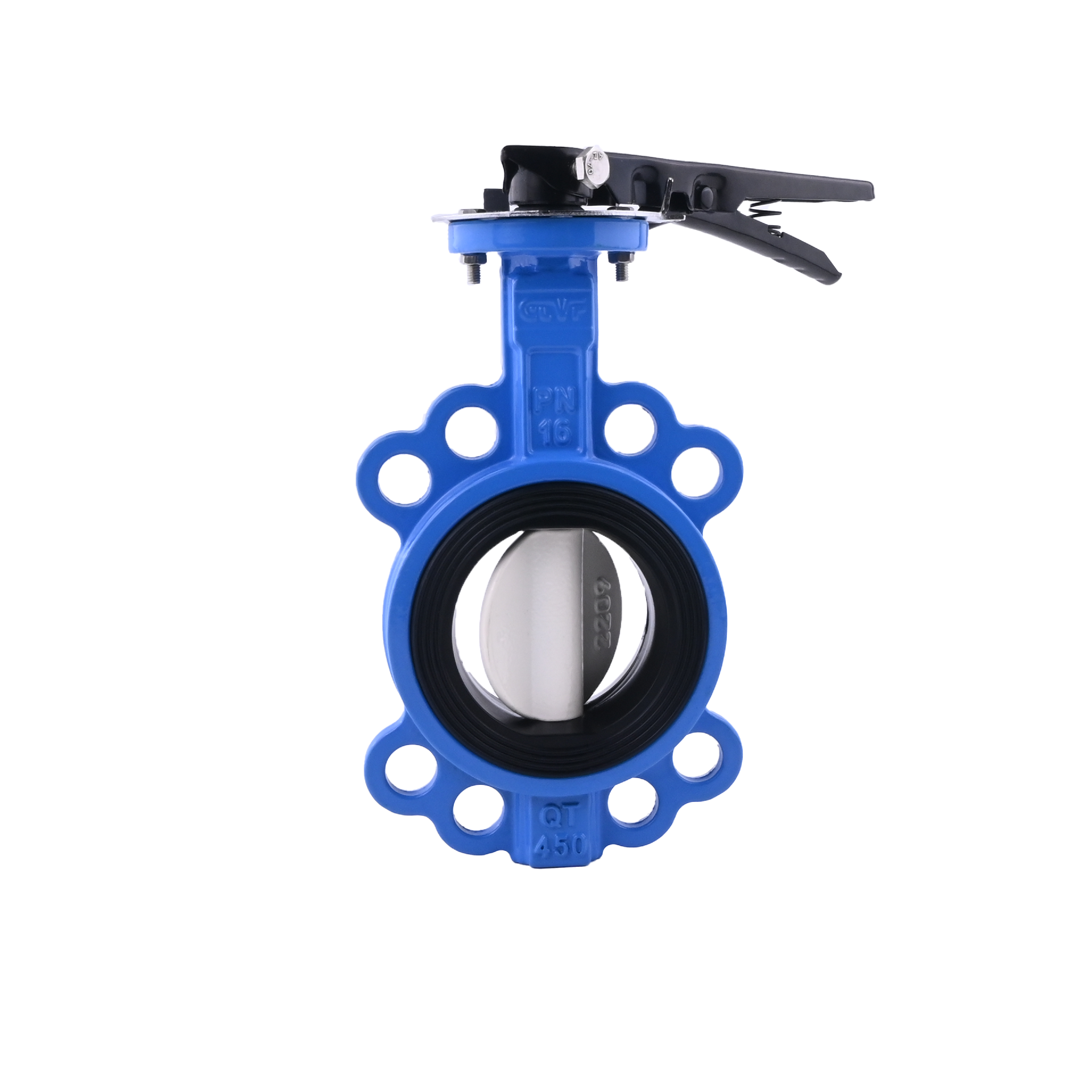

2.蝶閥本體
蝶閥本體是電動開關蝶閥的主體部分，主要由閥體、蝶板、閥桿和密封件等組成。
2.1閥體
閥體是蝶閥的外殼，通常采用鑄鐵、鑄鋼、不銹鋼等材料制成。閥體的結構形式有對夾式、法蘭式等，具體選擇取決于管道連接方式和工作壓力。
2.2蝶板
蝶板是蝶閥的關鍵部件，通過旋轉來控制流體的通斷。蝶板的形狀通常為圓盤形，邊緣設有密封面。蝶板的材料選擇應考慮流體的腐蝕性和工作溫度。
2.3閥桿
閥桿是連接電動執行機構和蝶板的傳動部件，通常采用不銹鋼材料制成。閥桿的設計應保證足夠的強度和剛度，以承受蝶板的旋轉力矩。
2.4密封件
密封件用于保證蝶閥的密封性能，通常采用橡膠、聚四氟乙烯等材料制成。密封件的選擇應考慮流體的性質和工作溫度，以確保長期可靠的密封效果。
3.控制系統
控制系統是電動開關蝶閥的重要組成部分，負責接收和處理控制信號，并驅動電動執行機構工作?？刂葡到y(tǒng)通常由控制器、傳感器和執行器等部分組成。
3.1控制器
控制器是控制系統的核心，負責接收和處理來自上位機或現場操作面板的控制信號?？刂破魍ǔ＞哂蠵ID調節、故障診斷等功能，以實現精確的閥門控制。
3.2傳感器
傳感器用于檢測閥門的工作狀態，如流量、壓力、溫度等參數。傳感器的信號反饋給控制器，以實現閉環控制。常見的傳感器有流量傳感器、壓力傳感器、溫度傳感器等。
3.3執行器
執行器是控制系統的輸出部分，負責驅動電動執行機構工作。執行器通常具有過載保護、限位保護等功能，以確保閥門的安全運行。
4.安裝與維護
電動開關蝶閥的安裝與維護對其長期穩定運行至關重要。正確的安裝和維護可以延長閥門的使用壽命，減少故障率。
4.1安裝
電動開關蝶閥的安裝應遵循以下步驟：
檢查閥門的規格和型號，確保與管道匹配。
清潔管道內部，確保無雜物。
將閥門安裝在管道上，注意對中和緊固螺栓。
連接電動執行機構的電源和控制信號線。
進行手動操作，檢查閥門的開關是否靈活。
進行電動操作，檢查閥門的控制精度和密封性能。
4.2維護
電動開關蝶閥的維護應定期進行，主要包括以下內容：
檢查閥門的密封性能，必要時更換密封件。
檢查電動執行機構的工作狀態，必要時進行潤滑和調整。
檢查控制系統的接線和信號傳輸，確保無松動和干擾。
定期進行閥門的開關操作，防止卡滯和銹蝕。
記錄閥門的運行數據，及時發現和處理異常情況。
